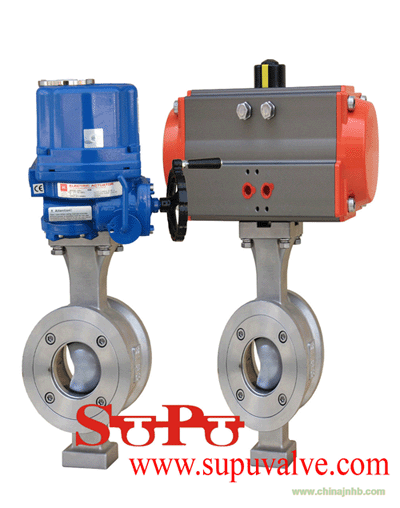

電動V型球閥（型號：SPQ978F-16P）

技術參數

電動執行器選配： SUPU系列、ITQ系列

作用形式： 普通開關型、調節型（4～20mA）

環境溫度： -30～+70

電源電壓： AC220V、AC380V（其他定制AC24等） 50/60Hz

防護等級： IP67、IP68可選

功能選項 （可選）

防 爆 型： 防爆等級：dBT3/T4

信號反饋： 有源信號、S無源信號

帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）

手動功能： 電動執行器帶有手動開閥、關閥功能

調 節 型： 輸入4～20mA信號,實現閥門調節功能

備注: 電動執行器參數請另參考所選配的電動執行器資料.

球閥參數：

公稱壓力：PN1.6、2.5、4.0Mpa

連接方式：對夾、法蘭

閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

閥球材質：不銹鋼CF8（304）、CF8M（316）

密封材料：PTFE、PPL、硬密封

閥桿材質：304、316不銹鋼

適用溫度范圍：-20～232～350，金屬密封：450~600

適用介質：水、油、氣、粉末，各種有機溶劑等某些腐蝕性液體（WOG）

V型球閥主要特點

不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力突變的影響；

具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；

防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

當閥門關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

用途：適用于：化工、石油、冶金、環保、電力、水利、石化、造紙、制藥、輕工、污水處理、食品、飲料廠、織紡、化纖等設備。
