產品描述

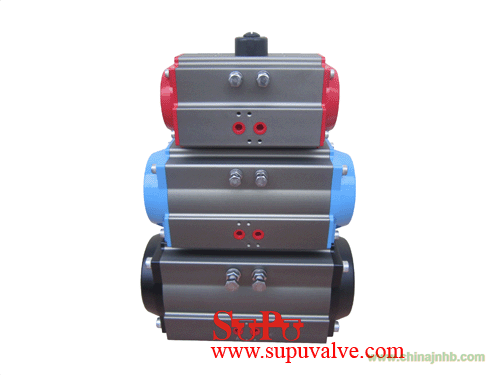

球閥執行器
殼體：鋁合金表面陽極化處理 端蓋：鋁合金表面噴塑處理 活塞/齒條：鋁合金 密封O型圈：橡膠=NBR70 軸承墊圈/導環：塑料
的詳細信息
概述：
1、標準的NAMUR氣源接口
2、標準的VDI/VDE3845附件安裝
3、陽極硬化無須2次潤滑的缸內壁
4、正常使用壽命可達100萬次
技術參數：
殼體：鋁合金表面陽極化處理
端蓋：鋁合金表面噴塑處理
活塞/齒條：鋁合金
密封O型圈：橡膠=NBR70
軸承墊圈/導環：塑料
功能選項（可選）
基本設計：氣動雙活塞執行器、型號GT雙作用式、型號GT-S單作用式(有彈簧返回)
制造特點：超寬面齒條(活塞)小齒輪傳動技術、活塞及齒輪和殼體接觸面有低磨擦材料制成的滑動軸承襯套、導向，單作用式有保險彈簧座
采用標準：執行器與閥門連接：四個或八個螺栓孔符合標準DIN/ISO5211，軸裝配孔符合標準DIN3337。可供選擇的裝配軸孔有多種形狀尺寸選擇
執行器與控制閥連接：GT/GT-S100~350符合標準NAMUR或VDI/VDE3845，GT/GT-S040~90通過轉接板連接
執行器與信號盒連接：符合VDI/VDE3845
主要性能：
采用過濾、干燥或加油潤滑的壓縮空氣，**工作壓力可達0.8MPa，也可由水或油來驅動；
內部為齒輪齒條，雙活塞設計，輸出軸與小齒輪為一體式；
缸體內表面是經過珩磨，軸承墊片活塞導環采用聚四氟乙烯材料，具有低的摩擦阻力，能吸收側向推力的特點；
所有密封，采用永久潤滑的丁晴橡膠O型密封圈，在正常操作的環境下，不必再次潤滑；
標準軸裝配孔為正四方形，符合ISO5211/DIN3337，便于與閥桿連接。并可旋轉45°角安裝；
供氣孔符合NAMUR標準，便于電磁閥直接安裝；
工作溫度范圍-20℃～+180℃；
外殼經氧化處理防腐涂層，能耐弱酸、弱堿、石油溶劑、烯烴、油脂等。抗腐蝕性達到可在鹽霧狀態下工作500小時，符合ASTMB117-73標準；
氣動執行機構兩端可調+5°～-5°選項，開關位均可調；
單作用的彈簧性能穩定、可靠；
所有產品在出廠前，都經過嚴格測試，每個執行器上都標有生產代碼，易于辨識和跟蹤服務。
用途：適用于角行程控制閥（球閥、蝶閥類）的開關和調節。也可用于其它需要回轉的場合。
