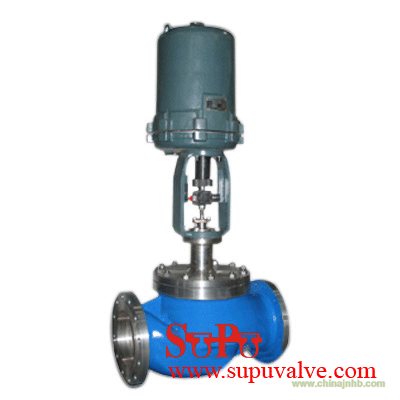

ZDLP電動調節閥（型號：ZDLP）

調節閥參數：

閥體、閥蓋 ：HT200、ZG230～450、ZG1Cr18Ni9Ti

閥 芯 ：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯

填 料 ：聚四氟乙烯、柔性石墨、不銹鋼波紋管

推桿、襯套 ：2Cr13

墊片 ：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

技術參數：

公稱通徑DN:（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300

10 12 15 20

固有流量特性: 直線、等百分比

固有可調比R :50：1

允許泄漏量 :單座 硬密封：級、軟密封：級

套筒 密封：級、軟密封：級

作用方式 故障時：全關、全開、自鎖位

工作溫度t（）: -20～200、-40～250、-40～450、-60～450

信號范圍（mA.DC) :0～10、4～20

電源電壓: 220V、50Hz

附件選項 （可選）

公稱通徑由20至200mm

公稱壓力有1.0、1.6、4.0、6.4MPa

使用溫度范圍由-40~450

接受信號為0~10mA.DC或4~20mA.DC

設計制造:JB/T7387、IEC60534

法蘭尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214

結構長度：GB/T12221、ANSI B16.10、JIS B2002

產品特點

? 閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%；

? 可調節范圍大，固有可調比為50，流量特性有直線和等百分比；

? 電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大；

? 調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）；

? 伺服放大器采用深度動態負反饋，可提高自動調節精度；

? 電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC；

? 電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器；

? 波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

用途：適用于電力、冶金、化工、石油輕紡、制藥、造紙等工業部門的生產自動化控制。
