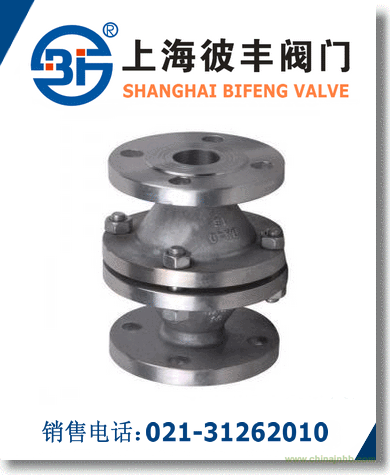

沼氣阻火器產品介紹http://www.famen21.com/html/136.html
沼氣阻火器適用于安裝在輸送可燃性沼氣氣體的管道和儲罐上，防止在非正常情況下火焰于管道中的逆向傳播，以避免災難性事故的發生。阻火盤采用不銹鋼材料制造，耐腐蝕易清洗。殼體采用不銹鋼，碳鋼、鋁合金及鑄鋼多種材料，可滿足各種不同工藝管道的需要。生產的防爆波紋沼氣管道阻火器，具有結構緊湊、可靠性高，阻火芯件防爆、防腐、阻火性能強、便于清洗等優點。
沼氣阻火器工作原理：沼氣阻火器阻火芯采用不銹鋼“N"形，雙層波紋帶為阻火芯件而且在芯件內部有一個十字結構的支架（或在表面壓上Y形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。
沼氣阻火器材質及參數
殼體材質：碳鋼、鋁合金、不銹鋼：SUS304、SUS304L、SUS316、SUS316
L
阻火芯材質：不銹鋼波紋板
密封圈材質：耐油石棉橡膠、聚四氟乙烯
適用介質：氣體
工作溫度≤400℃
工作壓力：1.0-4.0Mpa
防爆級別：BS5501：IIA、IIB、IIC。
沼氣阻火器性能
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。本產品結構合理，重量輕、耐腐蝕。易檢修，安裝方便。
沼氣阻火器外形連接尺寸：
|
型號
|
重 量
( Kg/臺）
|
PN
(MPa)
|
外形尺寸
|
螺栓
|
|
K
|
D
|
DL
|
L
|
數量
|
螺紋
|
|
GZW-20
|
DN20
|
1.6
|
75
|
105
|
195
|
200
|
4
|
M12
|
|
GZW-25
|
DN25
|
85
|
115
|
195
|
200
|
4
|
M12
|
|
GZW-40
|
DN40
|
110
|
150
|
245
|
240
|
4
|
M16
|
|
GZW-50
|
DN50
|
125
|
165
|
245
|
240
|
4
|
M16
|
|
GZW-80
|
DN80
|
160
|
200
|
280
|
250
|
8
|
M16
|
|
GZW-100
|
DN100
|
180
|
220
|
335
|
260
|
8
|
M16
|
|
GZW-150
|
DN150
|
240
|
285
|
460
|
360
|
8
|
M20
|
|
GZW-200
|
DN200
|
295
|
340
|
520
|
420
|
12
|
M20
|
|
GZW-250
|
DN250
|
355
|
405
|
580
|
430
|
12
|
M24
|
|
GZW-300
|
DN300
|
410
|
460
|
705
|
450
|
12
|
M24
|
|
GZW-600
|
DN600
|
770
|
840
|
1120
|
, 580
|
20
|
M33
|
沼氣阻火器安裝與維修維護
1、
為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并
仔細核對標牌與所裝管線要求是否一致。
2、
阻火器上的流向標記必須與介質流向一致。
3、 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4、
被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6、
重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣
