浮動盤管換熱器選用了懸臂浮動盤管的形式，蒸汽在加熱熱水的過程中，盤管的上下浮動使盤管周圍的水流破壞了層流傳熱。大大提高了傳熱能力，傳熱系數K≥3000W/㎡℃，同時由于水流的沖刷作用使管能懸臂自由浮動，脹縮自如，因而不易結水垢，若在長期使用過程中，積累了少量水垢，通過管子的膨脹，將能自動脫垢，因而長期使用換熱能力不下降，效果良好。

2.工作原理：

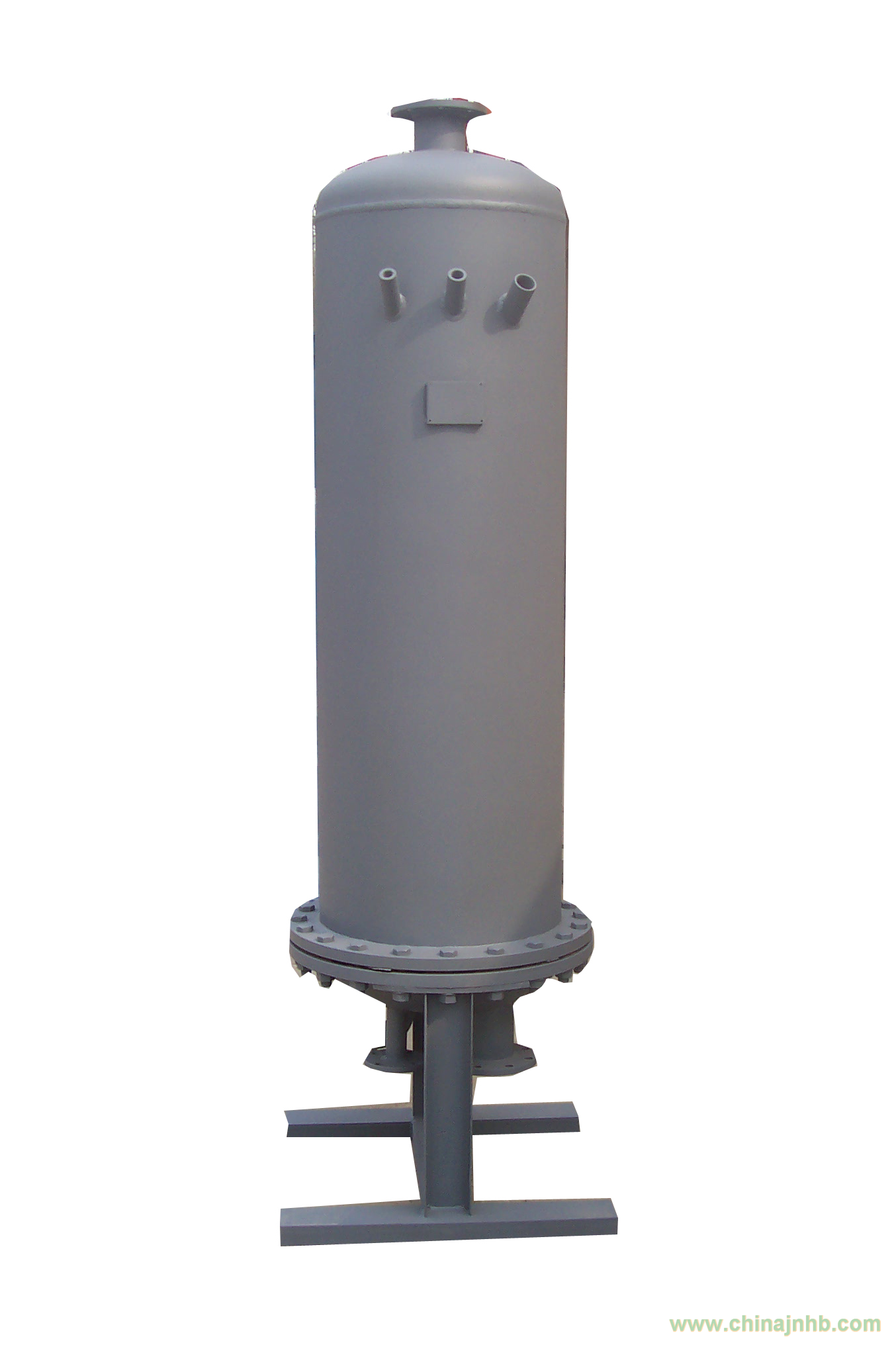

浮動盤管換熱器由上下端蓋，外筒，蒸汽導入管，凝結水導出管及浮動盤管管束組成。其中上下端蓋，外筒由優質碳鋼制成，浮動盤管管束由紫銅管經多次成形制成。蒸汽由蒸汽導入管進入并聯浮動盤管，在盤管內凝結放熱后進入凝結水導出管，凝結水導出管的下部有凝結水過冷裝置，水由設在下端蓋的進水管導入，經折流后進入筒體，自下而成，被加熱后，由設在上端蓋上的出水管流出。

3.結構特點：

(1)換熱器的殼體有普通鋼板和不銹鋼板兩種，傳熱管束均為紫銅管。

(2)換熱器的管程設計壓力蒸汽型0.1-0.9MPa，水--水型≤1.6MPa；殼體分別配備0.6MPa、1.0MPa、1.6MPa三種規格、選用設備時要注意熱源與設備性能相匹配。

(3)由于本換熱器傳熱效率高，必須在換熱器蒸汽進口管路上安裝溫度調節器（即溫控器），以控制蒸汽流量和熱水出水溫度。

(4)換熱器的運輸及安裝，必須用吊車等起重設備，嚴防滾動，換熱器應與基礎固定牢固，防止運行時產生振動，換熱器四周應留出維修位置。

(5)采用新型結構浮動盤管束，提高了傳熱能力，同時自動脫垢能力大提高。

(6)管束可采用活接頭聯接，減少了焊接點，維修也更方便。

(7)結構緊湊，體積小，占地面積少。

4.技術特點：

(1)強化傳熱:螺旋形銅盤管采用懸臂固定結構，當熱媒介質(飽和蒸汽或高溫水)流經管內時，盤管產生高速往返運動，強制換熱管周邊水形成擾動，從而極大地增加了傳熱膜系數a0，減少管外壁流體熱阻1/a0,提高了總傳熱系數K。

(2)自動除垢:設備運行中由于盤管高速浮動，水垢很難沉積敷著于管外壁上；同時由于盤管隨溫度變化而產生伸縮現象，即使管外壁形成了少量水垢也會自動脫落(可定期由排污口排出罐外)，解除了傳統煩瑣的除垢工藝，因此，換熱器可以長期保持最佳狀態運行。

(3)精確溫控:本設備配置高精度“智力式溫度調節器”，可連續自動檢測出水溫度，并指令控制閥調節進入盤管內的蒸汽(或高溫水)量，因此，即使負荷波動，出水溫度仍可保持在整定值的±2℃范圍內。

(4)減少占地:該設備結構緊湊，占地面積約為同功能列管式換熱器的10%左右，不僅降低了造價，有效利用空間，而且便于運輸和吊裝。
